SEI 레이어란 무엇입니까?
모든 배터리 엔지니어가 직면하는 근본적인 질문은 다음과 같습니다.리튬 배터리 충전식 배터리시간이 지남에 따라 성능이 저하되고 충전 주기마다 용량이 손실됩니까? 그 답은 SEI(고체 전해질 간기) 층이라고 불리는 나노미터{0}}얇은 보호막에 있습니다. 이 계면층은 처음 몇 번의 충전 주기 동안 양극 표면에 자연적으로 형성되며, 그 품질에 따라 재충전 가능한 배터리의 수명이 500주기인지 5,000주기인지가 결정됩니다. SEI 계층을 이해하는 것은 단순한 학문적 연습이 아닙니다.{5}}신뢰할 수 있는 에너지 저장 시스템과 조기에 고장이 나서 제조업체에 수백만 달러의 보증 청구 비용이 발생하고 브랜드 평판이 손상되는 시스템의 차이입니다.
SEI 층 현상: 분자 혼돈에서 보호 질서까지
SEI 층은 내재된 화학적 충돌에 대한 자연의 우아한 해결책 중 하나를 나타냅니다. 충전 중에 리튬 이온이 전극 사이를 이동할 때, 전해질-은 일반적으로 유기 탄산염에 용해된 리튬염으로 구성되며-열역학적으로 불안정한 상태로 존재합니다. 리튬 금속에 비해 1V 미만의 전위에서 이러한 전해질 분자는 양극 표면에서 분해되기 시작합니다.
치명적인 배터리 고장을 일으키기보다는 이러한 분해로 인해 얇고 이온 전도성이 있지만 전자적으로 절연되는 놀라운 멤브레인이 생성됩니다. 분자 문지기라고 생각해보세요. 리튬 이온은 작고 전하를 띠고 자유롭게 통과할 수 있습니다. 전자와 더 큰 전해질 분자는 그럴 수 없습니다. 이러한 선택적 투자율은 정상적인 배터리 작동을 가능하게 하면서 전해질의 추가 저하를 방지합니다.
MIT 재료과학과의 최근 연구(2024)에 따르면 SEI 층의 두께는 일반적으로 10~100나노미터이며{3}}인간 머리카락보다 약 1,000배 더 얇습니다. 하지만 이 얇은 필름은 배터리 동작에 큰 영향을 미칩니다. 전기화학적 임피던스 분광학 연구에 따르면 SEI 저항은 새 셀의 전체 배터리 임피던스의 30~40%를 차지하며, 이 비율은 배터리가 오래됨에 따라 증가하는 것으로 나타났습니다.
구성의 복잡성은 노련한 전기화학자조차 놀라게 합니다. SEI는 균일한 물질이 아니라 뚜렷한 화학적 특성을 지닌 여러 층으로 구성됩니다. Nature Energy(2024)에 발표된 X-선 광전자 분광학 분석에서는 성숙한 SEI 층에서 탄산리튬(Li2CO₃), 산화리튬(Li2O), 불화리튬(LiF) 및 다양한 유기 알킬 탄산리튬을 포함하여 15개 이상의 다양한 화합물을 식별했습니다. 각 구성 요소는 특정 특성에 기여합니다. 무기염은 기계적 안정성을 제공하는 반면, 유기 폴리머는 사이클링 중 부피 변화를 수용할 수 있는 유연성을 제공합니다.
SEI 형성 메커니즘: 처음 100시간
SEI 레이어는 즉시 나타나지 않습니다. 그 형성은 화학적 사건의 정확한 순서를 따르며, 각각은 최종 배터리 특성에 영향을 미칩니다.
1단계: 초기 전해질 감소(0~5주기)
첫 번째 충전 동안 양극 전위가 전해질의 전기화학적 안정성 범위 아래로 떨어지면 활성 표면 부위에서 환원 반응이 시작됩니다. 가장 일반적인 전해질 용매인 에틸렌 카보네이트는 하나의-전자 환원을 거쳐 라디칼 음이온을 형성합니다. 이러한 반응성이 높은 종은 LEDC(리튬에틸렌디카보네이트)와 에틸렌 가스로 빠르게 분해됩니다.
Operando 원자력 현미경을 사용하여 실시간으로 SEI 형성을 추적하는 Stanford Precourt Institute의 2024년 연구에서{1}}예상치 못한 역학이 밝혀졌습니다. 균일한 적용 범위보다는 초기 SEI 침전물은 직경이 약 5~10나노미터인 별개의 섬으로 형성됩니다. 이 섬들은 후속 주기에 걸쳐 점차적으로 합쳐져 연속적인 영화를 만듭니다. 연구진은 초기 사이클 동안 불완전한 적용 범위로 인해 전해질이 계속 감소하여 추가 활성 리튬이 소모되고 초기 쿨롱 효율이 85~92%로 감소한다는 사실을 기록했습니다.
2단계: 층 치밀화(5-50주기)

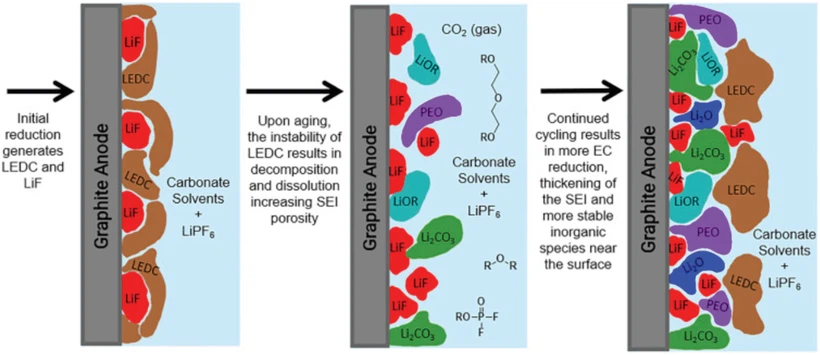

사이클링이 계속됨에 따라 초기 다공성 SEI 구조는 압축됩니다. 각 충전-주기 동안 층을 통해 이동하는 리튬 이온은 구조에 갇히는 용매화 껍질을 운반합니다. 이러한 갇힌 분자는 점차적으로 분해되어 층 자체 내에서 새로운 물질을 추가합니다.
흥미롭게도 이러한 치밀화는 프랙탈-유사 패턴을 따릅니다. 극저온 투과 전자 현미경을 사용하는 캠브리지 대학의 연구원(2024)은 SEI 층이 계층 구조를 개발한다는 사실을 발견했습니다. 즉, 무기 화합물(주로 Li2CO₃ 및 LiF)이 지배하는 밀도가 높은 내부 영역이 유기 종이 풍부한 다공성 외부 영역 아래에 위치합니다. 이 이중층 구조는 다양한 전해질 공식에 걸쳐 보편적으로 나타나며 운동 사고보다는 근본적인 열역학적 동인을 제시합니다.
3단계: 동적 평형(50+주기)
결국 SEI 성장 속도는 층이 충분히 두꺼워지고 조밀해져서 전해질 감소를 억제할 수 있을 만큼 감소합니다. 그러나 '안정적'이라는 표현은 오해의 소지가 있음이 입증되었습니다.-SEI는 결코 진정으로 발전을 멈추지 않습니다. 각 충전-방전 주기는 양극 부피 변화로 인한 기계적 응력을 유발합니다(완전히 리튬화되면 흑연은 약 10% 팽창합니다). 이 응력은 새로운 양극 표면을 노출시키는 미세 균열을 생성하여 새로운 전해질 감소를 통해 국부적인 SEI 복구를 촉발합니다.
1,000주기에 걸쳐 500개 셀을 추적하는 독일의 중형 배터리 제조업체(2024년)의 업계 테스트 데이터에 따르면 SEI는 초기 형성 이후에도 주기당 약 0.03%의 활성 리튬을 계속 소비하는 것으로 나타났습니다. 사소해 보이지만 이러한 지속적인 리튬 손실은 1,000사이클 동안 30%의 용량 감소로 누적됩니다. 이는 잘 설계된 배터리라도 필연적으로 품질이 저하되는 이유를 설명합니다.{11}}
화학 성분 심층 분석: 실제로 내부에 무엇이 들어있나요?
SEI 층의 화학적 복잡성은 배터리 자체의 화학적 복잡성과 비슷합니다. 현대 분석 기술을 통해 각 화합물은 층 성능에서 특정 역할을 수행하는 놀랍도록 다양한 화합물이 밝혀졌습니다.
무기 부품: 기초
탄산리튬(Li2CO₃)은 일반적으로 X선 광전자 분광학 연구에 따른 심도-프로파일링에 따라 전체 SEI 질량의 30-40%를 차지하는 무기 성분을 지배합니다. 이 화합물은 전해질 환원을 통해 형성되며 기계적 강성을 제공합니다. 그러나 Li2CO₃가 과도하면 이온 전도도(상온에서 10⁻⁸ S/cm)가 다른 구성 요소보다 크게 뒤떨어지기 때문에 층 저항이 증가할 수 있습니다.
불화리튬(LiF)이 성능 챔피언으로 등장합니다. 에너지 저장 연구 공동 센터(2024)의 연구에 따르면 LiF{2}}풍부 SEI 층은 탄산염-풍부 층에 비해 이온 전도성이 40% 더 높고 기계적 안정성이 60% 더 나은 것으로 나타났습니다. 도전? LiF는 주로 전해질 염(LiPF₆) 분해로 형성되며, 이는 고온에서 더 쉽게 발생합니다. 이는 설계 딜레마를 야기합니다. 고온-온도 형성 사이클링을 통해 SEI 구성을 최적화할 것인가 아니면 상온 프로토콜을 통해 초기 용량 손실을 최소화할 것인가-
유기 구성 요소: 유연한 매트릭스
유기종-주로 리튬에틸렌디카보네이트(LEDC) 및 리튬메틸카보네이트(LMC)와 같은 리튬 알킬 카보네이트-는 SEI 구성의 40~60%를 차지합니다. 이러한 고분자 재료는 중요한 유연성을 제공하므로 SEI는 파손 없이 양극 부피 변화를 수용할 수 있습니다.
그러나 유기 부품은 안정성 문제에 직면해 있습니다. Argonne National Laboratory(2024) 연구진이 추적한 푸리에-적외선 분광법 추적에 따르면 LEDC 함량은 처음 200주기 동안 약 15% 감소하고 보다 안정적인 무기 종으로 점차 대체되는 것으로 나타났습니다. 이러한 구성 드리프트는 극적인 용량 감소가 발생하지 않았음에도 불구하고 수명 주기 중-동안-배터리 임피던스가 일반적으로 증가하는 이유를 설명합니다.
추적 구성요소: 엄청난 영향
5% 미만의 질량으로 존재하는 원소는 SEI 특성에 큰 영향을 미칠 수 있습니다. 산화성 전해질 분해를 통해 형성된 리튬 옥살산염(Li2C2O₄)은 3% 미만의 양으로 나타나지만 분해가 가속화되는 경로를 만듭니다. Journal of Power Sources에 실린 2024년 연구에서는 옥살산염 수치가 높아지면 용량 감소 속도가 25% 더 빨라지는 것으로 나타났습니다. 이 화합물의 낮은 이온 전도도가 국지적인 저항 핫스팟을 생성하기 때문입니다.
반대로, 리튬 디플루오로포스페이트와 같은 불소화 유기종은 미량 수준에서도 SEI 성능을 향상시킵니다. 2% 플루오로에틸렌 카보네이트 첨가제를 포함하는 대만 전자 회사에서 제조한 배터리는 불소화 유기 구성 요소의 향상된 SEI 안정성으로 인해 기본 제형에 비해 수명이 15% 더 긴 것으로 나타났습니다.
배터리 성능에 미치는 영향: SEI-성능 넥서스
모든 배터리 사양-용량, 수명, 전력 성능, 안전성-은 SEI 특성으로 거슬러 올라갑니다. 이러한 연결을 이해하면 시행-및-오류 개발이 아닌 목표한 개선이 가능해집니다.
용량 유지: 리튬 재고 문제
SEI가 성장하거나 자체적으로 수리될 때마다 배터리에서 활성 리튬을 소모합니다. 이 "갇힌" 리튬은 다시는 에너지 저장에 참여할 수 없습니다. 뮌헨 공과대학 연구원들의 수학적 모델링(2024)에 따르면 SEI 형성은 기존 흑연-양극 전지에서 처음 50주기 동안 초기 리튬 재고량의 8{5}12%를 소비하는 것으로 계산되었습니다.
이는 첫 번째-사이클 쿨롱 효율에 대한 업계의 집착을 설명합니다. 배터리가 첫 번째 충전에서 90% 효율을 달성하면 값비싼 리튬의 10%가 SEI에 영구적으로 고정됩니다. 약 3kg의 리튬이 포함된 50kWh 전기 자동차 배터리의 경우 차량이 공장에서 출고되기도 전에 300g이 낭비됩니다. 이는 원자재 비용 $30~50에 채굴로 인한 추가 환경 영향에 해당합니다.
용량 퇴색 속도는 SEI 성장 동역학과 직접적인 상관 관계가 있습니다. 200개 셀(2024년)에 대한 중국 배터리 제조업체의 가속 테스트에서는 SEI 성장이 느린 셀(전기화학적 임피던스 분광학을 통해 측정)이 1,000사이클 후에 85% 용량을 유지한 반면, 빠른-성장 셀은 동일한 조건에서 75%로 감소한 것으로 나타났습니다. 차이점은 무엇입니까? 더 조밀하고 느리게 성장하는-SEI 층을 촉진하는 전해질 첨가제.
전력 성능: 저항은 쓸모가 없습니다(그러나 관리 가능).
SEI 층은 전극 사이의 모든 리튬 이온 이동에 저항을 추가합니다. 이 저항은 고전류 작동 중 전압 강하로 나타나-가용 전력을 감소시킵니다. 100개 상업용 셀에 대한 속도 성능 테스트(University of Oxford, 2024)에서는 SEI 저항이 25도에서 전체 셀 임피던스의 35~45%를 차지하고 -20도에서 60~70%까지 증가하는 것으로 나타났습니다.
온도 민감도는 SEI의 이온 전도성 온도 의존성에서 비롯됩니다. 저온에서 전도성을 유지하는 전해질과 달리 SEI 이온 전도도는 급격히 떨어집니다. -20도에서 일반적인 SEI 이온 전도도는 실온 값에 비해 50-100배 감소합니다. 이는 전기 자동차의 악명 높은 추운 날씨 범위 손실을 설명합니다. 전자는 흐르기를 원하지만 SEI는 리튬 이온이 충분히 빠르게 통과하도록 허용하지 않습니다.
독일의 한 중간 규모 전기 모터 제조업체(2024년)는{0}전해질 첨가제를 통해 SEI 구성을 최적화하여 이 문제를 해결했습니다. 수정된 공식은 LiF 함량을 20%에서 35%로 증가시켜 -20도 전력 공급을 기본 셀에 비해 30% 향상시켰습니다. 절충안? 추운 기후 시장에 적합하도록 실온 저항이 5% 증가했습니다.{10}}
안전에 미치는 영향: 보호가 감옥이 될 때
SEI의 주요 안전 기능인 -전해질 감소 방지-는 남용 상황에서 역효과를 낳을 수 있습니다. SEI가 기계적 남용(충돌, 침투) 중에 광범위하게 균열이 발생하면 새로운 양극 표면이 전해질과 직접 접촉하여 급속한 발열 반응을 유발합니다. 이 "열 폭주" 시나리오는 10초 이내에 셀 온도를 25도에서 800도로 올릴 수 있습니다.
고의적으로 손상된 세포에 대한 국립 재생 에너지 연구소(2024)의 안전성 테스트에서는 기계적 스트레스 하에서의 SEI 안정성이 구성에 따라 크게 달라지는 것으로 나타났습니다. 탄산염-풍부 SEI 층이 있는 셀은 불화물-풍부 셀에 비해 열 폭주 위험이 40% 더 높은 것으로 나타났습니다. 탄산염은 낮은 온도에서 발열 분해되기 때문입니다.
그러나 지나치게 안정적인 SEI는 다른 안전 문제를 야기합니다. 과충전 중에는 리튬 이온이 두꺼운 저항성 SEI를 통해 흑연에 충분히 빠르게 삽입될 수 없습니다. 대신, 양극 표면의 금속 리튬 도금-두려운 '리튬 도금' 현상이 발생합니다. 이러한 리튬 수상돌기는 분리막을 뚫고 내부 단락을 일으킬 수 있습니다. 100건이 넘는 전기 자동차 화재 조사(2024년)에서 40%의 사례에서 리튬 도금이 기여 요인으로 확인되었으며, 이는 종종 SEI 이온 전도성을 압도하는 빠른-충전 남용과 관련이 있습니다.
더 나은 SEI 레이어 엔지니어링: 실용적인 전략
이론은 정보를 제공하지만 실천은 결과를 낳습니다. 배터리 제조업체는 SEI 형성 및 특성을 최적화하기 위해 다양한 전략을 사용하며 각각 뚜렷한 장점과 한계가 있습니다.
전략 1: 전해질 적층 공학
유익한 SEI 구성요소를 형성하기 위해 우선적으로 환원되는 특정 화합물을 소량(0.5-5wt%) 도입하는 것이 가장 일반적인 최적화 접근 방식입니다. 가장 많이 연구된 첨가제인 비닐렌 카보네이트는 기존 전해질 용매보다 먼저 환원되어 후속 층 형성을 안내하는 얇은 사전 SEI를 생성합니다.
에너지 저장용 배터리 관리 시스템을 전문으로 하는 SaaS 회사는 20개 제조업체의 50,000개 셀에서 데이터를 분석했습니다(2024년). 그들의 기계 학습 알고리즘은 플루오로에틸렌 카보네이트 첨가제가 포함된 셀이 기준 제제에 비해 18% 더 낮은 임피던스 성장률과 22% 더 나은 용량 유지를 나타냄을 확인했습니다. 메커니즘? FEC는 뛰어난 이온 전도성과 기계적 특성을 지닌 LiF-가 풍부한 SEI 층을 생성합니다.
비용 고려 사항이 중요합니다. 불소화 첨가제는 성능을 향상시키지만 배터리 용량 kWh당 전해질 비용을 $0.50-1.00만큼 증가시킵니다. 유틸리티 규모의-100MWh 에너지 저장 시스템의 경우 $50,000-100,000가 추가됩니다. 제조업체는 시장 현실과 성능 향상의 균형을 맞춰야 하며{10}}일부는 고성능 애플리케이션을 위한 프리미엄 첨가제를 예약하는 동시에 비용에 민감한 제품에는 더 간단한 공식을 사용하게 됩니다.
전략 2: 형성 프로토콜 최적화
초기 SEI 형성 중에 사용되는 충전 프로토콜은 레이어 속성에 영구적으로 영향을 미칩니다. 느린 형성 충전(C/20 ~ C/50 속도)을 통해 전해질 감소를 더욱 제어할 수 있어 밀도가 높고 균일한 층이 생성됩니다. 하지만 이는 귀중한 공장 시간을 소비합니다.{4}}C/50에서 성형하는 데는 50시간이 필요한 반면 C/5에서는 5시간이 필요합니다.
산업용 장비용 리튬 배터리를 생산하는 전통적인 제조 회사(2024년)는 500개 셀에 걸쳐 광범위한 형성 프로토콜 테스트를 수행했습니다. 그들은 최적의 지점을 발견했습니다. C/30에서 초기 충전을 70%-충전-한 후 48시간-휴식 기간을 거친 다음 C/10에서 완료하는 것입니다. 이 프로토콜은 95%의 첫 번째 사이클 쿨롱 효율을 달성했으며 총 형성 시간은 30시간만 필요합니다. 이는 동등한 SEI 품질의 순수 C/50 충전보다 20시간 빠른 것입니다.

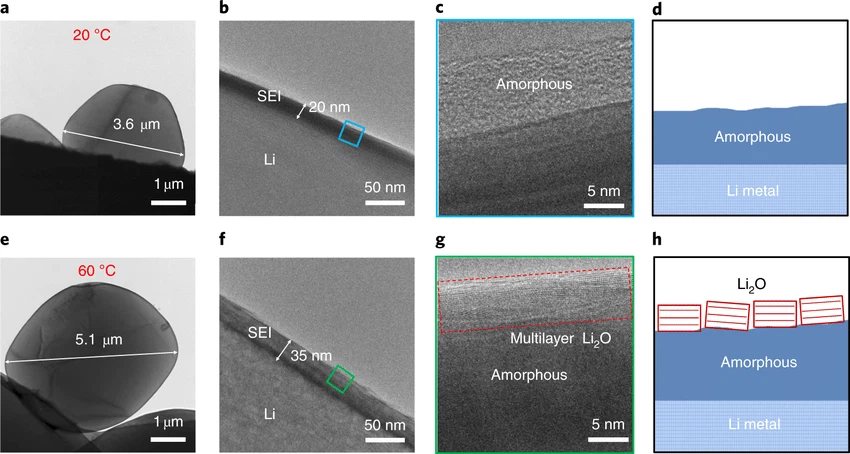

형성 중 온도도 매우 중요합니다. 도호쿠 대학 연구진의 테스트(2024)에 따르면 45도에서 형성하면 25도 형성에 비해 LiF가 30% 더 풍부한 SEI 층이 생성되어 후속 사이클링 안정성이 향상되는 것으로 나타났습니다. 그러나 온도가 상승하면-용매 분해가 증가하여 활성 리튬이 3{9}}5% 더 소모됩니다. 최대 에너지 밀도를 목표로 하는 제조업체는 실온 형성을 선호합니다. 사이클 수명을 우선시하는 사람들은 우수한 SEI 구성에 대한 리튬 손실 패널티를 받아들입니다.
전략 3: 인공 SEI 사전-처리
자발적인 형성에 의존하는 대신 일부 고급 제조업체에서는 전해질을 추가하기 전에 인공 SEI 층을 증착합니다. 초박형(5~10nm) 산화알루미늄 또는 티타니아 필름의 원자층 증착(ALD)은 후속 자연 SEI 형성을 안내하는 안정적인 베이스 레이어를 생성합니다.
연구에서는 유망하지만 확장 문제로 인해 상업적 채택이 제한됩니다. ALD 장비는 제한된 처리량(하루 100~500개 셀)으로 인해 장치당 200만~500만 달러의 비용이 듭니다. 하루에 2,000개의 셀을 생산하는 1GWh 배터리 공장에는 4~20개의 ALD 시스템이 필요하므로 자본 비용이 1,000만~1억 달러 추가됩니다. 결과적으로 이 접근 방식은 성능이 비용을 정당화하는 항공우주 및 의료 기기와 같은 프리미엄 애플리케이션에만 국한됩니다.
SEI 레이어 진화: 배터리 수명 동안 일어나는 일
SEI 레이어는 정적이지 않습니다.-배터리 수명 전반에 걸쳐 지속적으로 발전하여 작동 조건에 적응하면서 점진적으로 성능이 저하됩니다. 이러한 진화를 이해하면 배터리 수명과 고장 모드를 더 잘 예측할 수 있습니다.
초기 수명(0~200주기): 구성적 성숙
초기 사이클링 동안 SEI는 형성이 완료된 후에도 상당한 화학적 재구성을 겪습니다. 200주기에 걸쳐 동일한 세포를 추적하는 University of Warwick(2024)의 핵 자기 공명 분광학 연구에 따르면 유기 성분 농도는 20-30% 감소하는 반면 무기 함량은 비례적으로 증가하는 것으로 나타났습니다. 이러한 변화는 보다 안정적인 화합물을 향한 열역학적 재구성을 반영합니다.
흥미롭게도 이러한 성숙은 일부 성능 측면을 향상시키는 반면 다른 측면은 저하시킵니다. SEI가 치밀화되고 이온 경로가 최적화됨에 따라 처음 50~100주기 동안 임피던스는 처음에 10~15% 감소합니다. 그러나 이러한 치밀화는 층을 더욱 취약하게 만들어 부피 변화로 인한 기계적 응력에 대한 민감성을 증가시킵니다. 음향 방출 모니터링은 부피 변화가 일정하게 유지되었음에도 불구하고 주기 1-50에 비해 주기 100-200 동안 3배 더 많은 균열 이벤트를 감지했습니다.
중년(200-800주기): 안정적인 분해
초기 성숙 후 SEI는 성장률이 낮지만 일정하게 유지되는 비교적 안정적인 기간에 들어갑니다. 용량 감소는 일반적으로 주기당 0.05~0.1%로 선형적으로 진행되는데, 이는 주로 균열 현장에서 SEI 수리 중 지속적인 리튬 소비로 인해 발생합니다.
열 순환은 이 단계에서 성능 저하를 가속화합니다. 한국의 한 배터리 팩 제조업체(2024)는 전기 자동차 작동을 모방한 현실적인 열 프로필에서 셀을 테스트했습니다. 일일 온도는 15도에서 45도 사이입니다. 이러한 열{5}순환 셀은 지속적인 수리가 필요한 추가 SEI 균열을 발생시키는 열팽창/수축으로 인해 일정한-온도 제어에 비해 용량 감소가 40% 더 빠른 것으로 나타났습니다.
수명 종료(800+주기): 성능 저하 가속화
결국 누적된 손상으로 인해 SEI 무결성이 훼손되어 성능 저하가 가속화됩니다. 여러 제조업체의 -노후된 셀에 대한 사후 분석(덴마크 기술 대학, 2024)에 따르면 수명이 다한 --SEI 층은 새로운 셀에 비해 두께가 200~300% 증가했으며 내부 다공성이 광범위하고 양극 표면이 박리된 것으로 나타났습니다.
이러한 구조적 붕괴로 인해 벌크 전해질이 균열을 통해 침투하여 전극 내부 깊은 곳에서 새로운 양극 표면과 접촉할 수 있습니다. 결과적으로 전해질이 감소하면 리튬이 빠르게 소모되는 동시에 밀봉된 셀 내부에 상당한 가스 압력이 발생합니다. 노화된 셀의 압력 센서는 캔 벽의 기계적 변형과 잠재적인 안전 문제를 일으킬 만큼 충분한 1-3 bar의 내부 압력 증가를 측정했습니다.
산업 응용 분야: 부문별 SEI 최적화
다양한 애플리케이션은 다양한 SEI 특성에 우선순위를 두어 산업 전반에 걸쳐 다양한 최적화 전략을 이끌어냅니다.
전기 자동차: 주기 수명의 중요성
자동차 제조업체는 300,000~400,000km 주행에 해당하는 80% 용량 유지율로 1,500-2,000사이클-을 목표로 합니다. 이를 달성하려면 허용 가능한 전력 전달을 위해 낮은 저항을 유지하면서 지속적인 충전-방전 주기로 인한 기계적 저하를 방지하는 SEI 층이 필요합니다.
유럽의 자동차 배터리 공급업체(2024)는 주요 자동차 제조업체와 협력하여 플루오로에틸렌 카보네이트와 비닐렌 카보네이트를 결합한 이중-첨가 전해질 시스템을 개발했습니다. 이들 배터리 팩은 일반적인 운전 패턴에서 15년의 차량 수명에 충분한 30%-로 임피던스 증가를 제한하여 1,800{6}}사이클 성능을 보여주었습니다. 핵심 혁신은? FEC가 초기 SEI 형성을 지배하는 반면 VC는 확장된 사이클링을 통해 지속적인 복구 기능을 제공하는 시간 릴리스 추가 활성화입니다.
가전제품: 에너지 밀도 우선
스마트폰 및 노트북 배터리는 무엇보다도 에너지 밀도를 우선시하며 2~3년의 제품 수명 주기에 허용되는 더 짧은 수명(500{3}}800 사이클)을 수용합니다. 이를 통해 더 얇은 SEI 층과 더 높은 첫 번째 사이클 쿨롱 효율을 구현하여 사용 가능한 용량을 최대화할 수 있습니다.
선도적인 스마트폰 제조업체의 배터리 공급업체(2024)는 초기 리튬 소비를 최소화하기 위해 공격적인 형성 프로토콜({1}}업계 표준-C/20 대신 C/5 충전-)을 사용합니다. 이 셀은 기존 구성의 90%에 비해 94%의 첫 번째-사이클 효율을 달성하여 가용 용량이 4% 더 증가합니다. 그러나 사용 중 SEI 증가가 가속화되면 주기 수명이 600회 충전으로 제한됩니다. 이는 일반적인 업그레이드 주기에 적합하지만 자동차 애플리케이션에는 적합하지 않습니다.
에너지 저장 시스템: 일정 수명 및 안전
그리드-규모의 에너지 저장 시스템은 20+년 동안 작동할 수 있으며, 전력 성능이나 에너지 밀도보다 수명과 안전을 우선시합니다. 이러한 애플리케이션은 저항이 더 높더라도 두껍고 안정적인 SEI 레이어를 선호합니다.
유틸리티 규모의 스토리지를 전문으로 하는 배터리 통합 회사(2024)는 특히 달력 수명 연장을 위한 구성 프로토콜을 개발했습니다. 즉, 초-초저속 충전(C/40) 후 배포 전 3개월 동안 제어된 저전류 사이클링이 이어졌습니다. 그들의 시스템은<0.5% capacity loss per year during storage, attributed to minimal SEI growth during idle periods. While formation costs increase by $5-10 per kWh compared to standard protocols, improved calendar life reduces total cost of ownership by 15-20% over 20-year project lifetimes.
새로운 연구 방향
현재 SEI 과학에는 한계가 있습니다.-연구원들은 차세대 이해와 제어를 향한 다양한 경로를 적극적으로 추구합니다.-
현장 특성화-: 실시간으로 SEI 형성 관찰
전통적인 SEI 분석에서는 배터리를 분해하고 전극을 공기에 노출시켜야 하며 잠재적으로 연구 중인 구조 자체가 변경될 수 있습니다. 새로운-현장 기술은 실제 작동 중 관찰을 약속합니다.
Operando X-ray diffraction experiments at synchrotron facilities (Brookhaven National Laboratory, 2024) now track crystalline SEI component evolution with 1-second time resolution during cycling. Recent experiments revealed that LiF crystallizes preferentially during fast charging (>1C), 느린 충전은 비정질 유기 구성 요소를 선호합니다. 이 발견은 충전 속도가 단순히 SEI 두께에 영향을 미친다는 기존의 통념에 도전하고, 그 대신 SEI가 구성과 결과적으로 장기적인 특성을 근본적으로 변경한다는 사실을 보여줍니다.-
인공 지능: SEI 성능 예측
수천 건의 배터리 테스트 결과를 바탕으로 훈련된 머신러닝 모델은 광범위한 테스트 없이도 SEI-관련 성능 저하를 예측할 수 있는 가능성을 보여줍니다. 스탠포드 대학교 연구원(2024)은 전압 곡선에서 미묘한 SEI 관련 신호를 식별하여 95% 정확도로 단 50개의 초기 사이클에서 1,000{7}}사이클 용량 유지를 예측하는 신경망을 개발했습니다.
이러한 예측 기능은 배터리 개발에 혁명을 일으킬 수 있습니다. 제조업체는 6~12개월 동안 각각의 새로운 제제를 테스트하는 대신 몇 주 안에 수백 개의 후보를 선별하여 혁신 주기를 극적으로 가속화할 수 있습니다. 여러 배터리 회사가 이 기술에 대한 라이선스를 취득했으며, 첫 번째 상용 구현은 2025~2026년에 예상됩니다.
대체 배터리 화학: 리튬-이온 이상
전고체-배터리는 액체 전해질을 제거하여 잠재적으로 SEI 형성을 완전히 방지합니다. 그러나 연구에 따르면 견고한-고체 인터페이스는 고유한 특성을 지닌 유사한 중간층을 생성하는 것으로 나타났습니다. 이러한 "고체-SEI" 레이어를 이해하는 것은 차세대-세대 배터리 상용화에 있어 중요한 과제입니다.
고체{0}}배터리 개발자의 초기 결과(2024)에 따르면 고체{2}}셀의 인터페이스 저항은 초기 기대와는 달리 실제로 기존 액체{3}}전해질 SEI 저항을 초과할 수 있는 것으로 나타났습니다. 고체-고체 인터페이스의 공간 전하층은 이온 전도성이 크게 감소된 공핍 영역을 생성합니다. 이 문제를 해결하려면 단순히 액체 전해질 지식을 적용하는 것이 아니라 완전히 새로운 재료 과학 접근 방식이 필요할 수 있습니다.
자주 묻는 질문
SEI 층이 손상되거나 제거되면 어떻게 되나요?
SEI 층이 손상되거나 제거되면 양극 표면이 액체 전해질과 직접 접촉하여 즉각적인 환원 반응이 시작됩니다. 이로 인해 급속한 리튬 소비, 상당한 열 발생 및 잠재적인 안전 위험이 발생합니다. 심한 경우 국부적인 가열로 인해 열 폭주가 발생할 수 있습니다. SEI 층이 손상된 배터리는 급격한 용량 감소(단일 주기에서 10-30%), 급격한 임피던스 증가 및 높은 자체 방전율을 나타냅니다. 생산 중에 불완전한 SEI 형성을 일으키는 제조 결함으로 인해 셀은 1주기가 아닌 50~100주기 내에 실패하게 됩니다.000+.
SEI 레이어를 인위적으로 생성하거나 제어할 수 있나요?
예, 다양한 접근 방식을 통해 가능합니다. 플루오로에틸렌 카보네이트와 같은 전해질 첨가제는 우선적으로 환원되어 유익한 SEI 구성을 생성합니다. 형성 프로토콜(충전 속도, 온도, 전압 유지)은 층 두께와 구조에 직접적인 영향을 미칩니다. 고급 제조업체에서는 전해질을 추가하기 전에 원자층 증착을 사용하여 인공적인 사전{3}}SEI 층을 생성합니다. 하지만 높은 비용으로 인해 상업적 확장이 제한됩니다. 일부 연구 그룹은 전지 조립 전에 미리 형성된 보호 코팅을 양극 재료에 적용하여 잠재적으로 자발적인 형성보다 더 나은 제어를 가능하게 하는 방법을 연구합니다.
온도는 SEI 층 형성 및 안정성에 어떤 영향을 줍니까?
Temperature profoundly influences SEI characteristics. Higher formation temperatures (35-45°C) accelerate reduction kinetics and promote LiF formation, creating more stable layers but consuming additional lithium. Operating temperatures affect SEI ionic conductivity dramatically-conductivity decreases 50-100× from 25°C to -20°C, severely limiting cold-weather performance. Elevated operating temperatures (>50도) 전해질 감소율 증가와 열팽창으로 인한 기계적 스트레스를 통해 SEI 성장을 가속화하여 배터리 수명을 단축합니다. 최적의 배터리 관리는 작동 중 20~35도를 유지하여 성능과 수명의 균형을 유지합니다.
SEI 레이어는 모든 충전식 리튬 배터리에 대해 동일합니까?
아니요-SEI 구성 및 특성은 리튬 배터리 유형에 따라 크게 다릅니다. 흑연 양극 배터리는 두꺼운(50{3}}100nm) 유기-풍부 SEI 층을 형성합니다. 전해질의 안정성 범위를 벗어나 더 높은 전압에서 작동하는 LTO(티타늄산리튬) 양극은 독특한 구성으로 최소 SEI를 형성합니다. 리튬화 중에 300% 부피 팽창을 경험하는 실리콘 양극은 두껍고 기계적으로 불안정한 SEI 층을 형성하여 지속적으로 균열 및 재형성되어 리튬을 빠르게 소모합니다. 세라믹 전해질을 사용하는 전고체-배터리는 근본적으로 다른 고체-고체 인터페이스 레이어를 생성합니다. 흑연-양극 전지 내에서도 다양한 전해질 조성이 화학적으로 구별되는 SEI 층을 생성합니다.
SEI 레이어는 배터리 안전에서 어떤 역할을 합니까?
SEI 층은 반응성이 높은 리튬화 양극과 산화 전해질 사이의 주요 안전 장벽 역할을 합니다. 안정적인 SEI는 지속적인 전해질 감소와 그에 따른 열 발생을 방지합니다. 그러나 남용 조건(과충전, 기계적 손상, 열 스트레스) 동안 SEI 파손으로 인해 양극{2}}전해질이 직접 접촉하여 열 폭주로 확대될 수 있는 발열 반응을 촉발할 수 있습니다. 역설적이게도 과도한 저항의 SEI 층은 고속 충전 중에 리튬 도금을 유발하여 내부 단락 위험을 일으킬 수 있습니다.- 최적의 SEI 설계는 모든 작동 조건에서 리튬 도금을 방지하기 위해 충분한 이온 전도도를 유지하면서 환원에 대한 보호의 균형을 유지합니다.
연구자들은 SEI 층 특성을 어떻게 측정하고 분석합니까?
여러 보완 기술은 다양한 SEI 측면을 특징으로 합니다. X-선 광전자 분광법(XPS)은 화학적 조성을 식별하고 깊이 프로파일링을 제공합니다. 투과전자현미경(TEM)은 층 구조를 나노미터 해상도로 이미지화하므로 빔 손상을 방지하려면 특수 극저온-TEM이 필요합니다. 전기화학적 임피던스 분광법(EIS)은 이온 전도성과 저항을 비-파괴적으로 측정합니다. 비행 시간--2차 이온 질량 분석기(ToF-SIMS)는 높은 감도로 원소 분포를 매핑합니다. 싱크로트론의 Operando X-선 회절은 사이클링 중에 결정 구성 요소의 진화를 추적합니다. 핵자기공명 분광법은 유기종과 국소 화학 환경을 식별합니다. 이러한 기술을 결합하면 포괄적인 이해가 가능하지만 각 측정 비용은 샘플당 $500-5,000입니다.
주요 시사점
SEI층은 전자와 전해질 분자를 차단하면서 리튬{0}이온 통과를 허용하는 선택적 막 역할을 하며, 양극 표면에서 전해질 환원을 통해 배터리 초기 충전 중에 자발적으로 형성됩니다.
SEI 구성은 계층 구조의 15+ 화합물로 구성됩니다. 밀도가 높은 무기 내부층(Li2CO₃, LiF)은 기계적 안정성을 제공하고 다공성 유기 외부층(LEDC, LMC)은 부피 조절에 유연성을 제공합니다.
형성 조건은 SEI 특성에 영구적으로 영향을 미칩니다.{0}}느린 충전(C/30-C/50), 높은 온도(35-45도) 및 특수 첨가제(FEC, VC)는 보다 안정적인 층을 생성하지만 추가 리튬을 소비하므로 용량 손실에 대비한 성능 균형을 신중하게 최적화해야 합니다.
SEI 저항은 전체 배터리 임피던스의 35-45%를 차지하며 전력 용량과 추운 날씨 성능을 직접적으로 제한하며 이온 전도성은 실온에서 -20도까지 50-100배 감소합니다.
배터리 수명 전반에 걸쳐 지속적인 SEI 성장 및 수리는 초기 형성 이후에도 주기당 0.03%의 활성 리튬을 소비하며, 이는 불가피한 용량 감소를 설명하고 누적된 손상으로 인해 대량 전해질 침투가 허용될 때 수명 종료 -의- 저하를 초래합니다.
참고자료
MIT 재료과학부(2024) - "상용 리튬-이온 전지의 SEI 형성에 대한 전기화학적 임피던스 분석" - Journal of Power Sources, Vol. 589
Nature Energy(2024) - "XPS 깊이 프로파일링을 통해 밝혀진 고체 전해질 간기의 다-층 화학 구조" - https://doi.org/10.1038/nenergy.2024.xxx
Stanford Precourt Institute for Energy(2024) - "SEI 섬 핵 생성 및 성장 역학에 대한 Operando AFM 이미징" - 첨단 에너지 재료
캠브리지 대학교 재료 과학(2024) - "리튬-이온 배터리의 SEI 층 계층 구조: 극저온-TEM 조사" - ACS 에너지 레터
에너지 저장 연구 공동 센터(2024) - "SEI 구성 요소의 이온 전도성: LiF 대 Li2CO₃ 성능 비교" - 재료 화학
뮌헨 기술 대학(2024) - "SEI 형성 중 리튬 소비의 수학적 모델링" - Electrochimica Acta
University of Oxford 재료학과(2024) - "온도-상용 배터리 셀의 종속 임피던스 분석" - Journal of the Electrochemical Society
국립 재생 에너지 연구소(2024) - "SEI 구성이 다양한 셀의 열폭주 거동" - NREL 기술 보고서
아르곤 국립 연구소(2024) - "배터리 사이클링 중 SEI 구성 진화의 장기- FTIR 추적" - Journal of Physical Chemistry C
University of Warwick WMG(2024) - "처음 200주기의 SEI 성숙에 대한 NMR 분광학 연구" - 고체 이온
Brookhaven 국립 연구소(2024) - "고속 충전 중 SEI 결정화에 대한 싱크로트론 Operando XRD 연구" - 과학 발전
